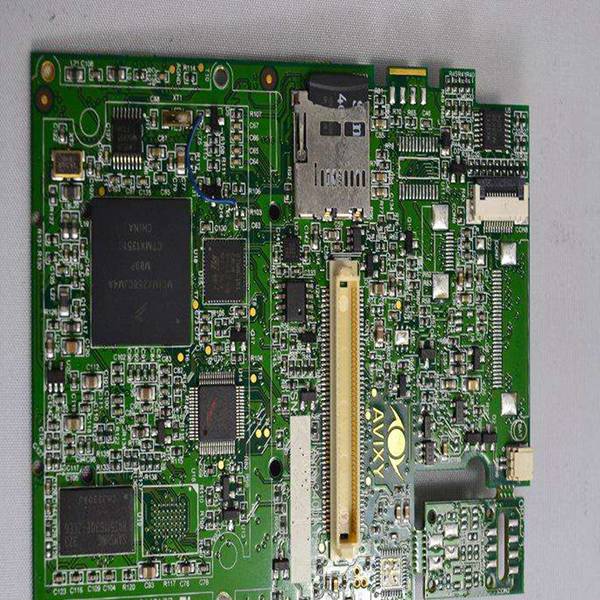

SMT貼片雙面組裝工藝

A：來料檢測，PCB的A面絲印焊膏（點貼片膠），貼片，烘干（固化），A面回流焊接，清洗，翻板；PCB的B面絲印焊膏（點貼片膠），貼片，烘干，回流焊接（推薦僅對B面，清洗，檢測，返修）

此工藝適用于在PCB兩面均貼裝有PLCC等較大的SMD時采。

B：來料檢測，PCB的A面絲印焊膏（點貼片膠），貼片，烘干（固化），A面回流焊接,清洗,翻板;PCB的B面點貼片膠，貼片，固化，B面波峰焊，清洗，檢測，返修）此工藝適用于在PCB的A面回流。

薄膜印刷線路

此類薄膜線路一般是用銀漿在PET上印刷線路。在此類薄膜線路上粘貼黏貼電子元器件有兩種工藝工法，一種謂之傳統工藝工法即3膠法(紅膠、銀膠、包封膠)或2膠法（銀膠、包封膠)，另一種謂之新工藝即1膠法---顧名思義，就是用一種膠即可完成粘貼黏貼電子元器件，而不再用3種膠或2種膠。此新工藝關鍵是使用一種新型導電膠，完全具有錫膏的導電性能和工藝性能；使用時完全兼容現行的SMT刷錫膏作業法，毋需添加任何設備。

選取

概述

表面安裝元器件的選擇和設計是產品總體設計的關鍵一環，設計者在系統結構和詳細電路設計階段確定元器件的電氣性能和功能，在SMT設計階段應根據設備及工藝的具體情況和總體設計要求確定表面組裝元器件的封裝形式和結構。表面安裝的焊點既是機械連接點又是電氣連接點，合理的選擇對提高PCB設計密度、可生產性、可測試性和可靠性都產生決定性的影響。

　　表面安裝元器件在功能上和插裝元器件沒有差別，其不同之處在于元器件的封裝。表面安裝的封裝在焊接時要經受耐高溫度的元器件和基板必須具有匹配的熱膨脹系數。這些因素在產品設計中必須全盤考慮。

　　選擇合適的封裝，其優點主要是：

1）有效節省PCB面積；

2）提供更好的電學性能；

3）對元器件的內部起保護作用，免受潮濕等環境影響；

4）提供良好的通信聯系；

5）幫助散熱并為傳送和測試提供方便 [2]  。

表面安裝元器件選取

表面安裝元器件分為有源和無源兩大類。按引腳形狀分為鷗翼型和“J”型。下面以此分類闡述元器件的選取。

無源器件

無源器件主要包括單片陶瓷電容器、鉭電容器和厚膜電阻器，外形為長方形或園柱形。園柱形無源器件稱為“MELF”，采用再流焊時易發生滾動，需采用特殊焊盤設計，一般應避免使用。長方形無源器件稱為“CHIP”片式元器件，它的體積小、重量輕、抗菌素沖擊性和抗震性好、寄生損耗小，被廣泛應用于各類電子產品中。為了獲得良好的可焊性，必須選擇鎳底阻擋層的電鍍。

有源器件
