點鈔機是一種自動清點鈔票數目的機電一體化裝置，一般帶有偽鈔識別功能，集計數和辨?zhèn)吴n票的機器。

常見驗鈔機（以得力機型為例）由傳動部分（捻鈔輪、送鈔臺、壓鈔輪、對轉輪、接鈔輪）、鐵件機架、外殼塑料件、傳感器部分（計數傳感器、磁性傳感器）、顯示和控制電路等幾部分組成。

一、傳動部分

傳動部分傳動部分采用大電機驅動，由大電機通過傳送帶、傳送輪將動力輸送給各轉動軸，帶動捻鈔輪、壓鈔輪、接抄輪轉動工作（有小電機的接鈔部分由小電機傳動）。

二、鐵件機架

整個機架采用沖壓力邊板，實踐證明效果較好。采用這種設計的好處是機架的左、右邊板中相對應精度較高的部份可以采用同一模具一次加工完成，提高了機架的裝配精度，也為運動中的鈔票得到有效識別提供了所需的定位精度。

點鈔機的器件組成部分的功能介紹

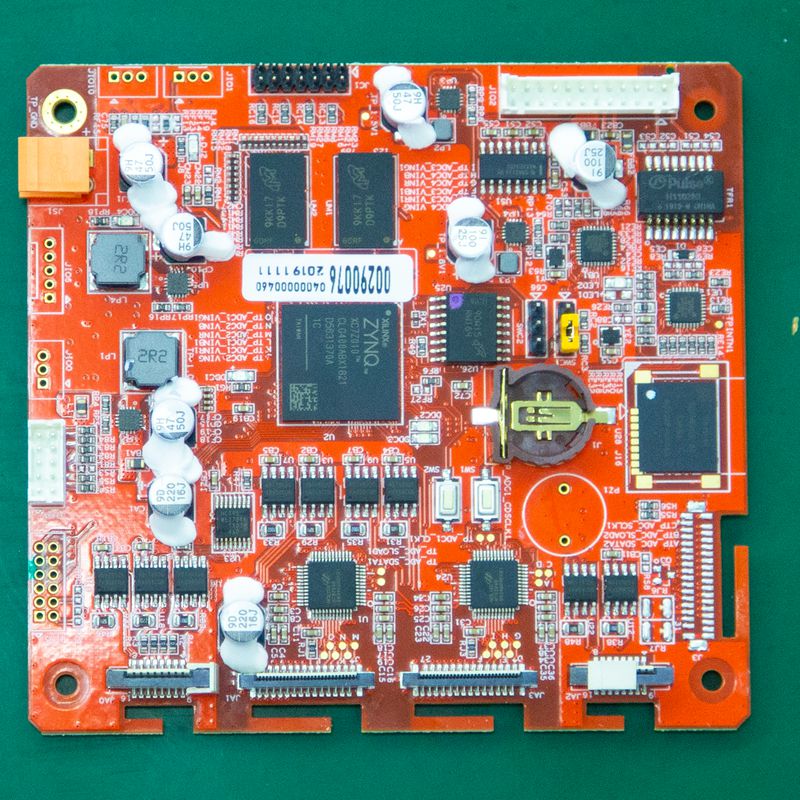

三、控制電路部分

由主控部分、傳感器信號放大處理電路、驅動組件等組成一個單片機控制系統，通過多個接口把磁性、計數信號引入主控器。紙幣在正常清點時各傳感器采集信號進行統計取樣、識別，并寄存起來，作為檢測的依據。當清點紙幣時，各通道接口采集到的信號參數與原寄存起來的信號參數進行比較、判斷，若有明顯差異時、立即送出報警信號并截停電機，同時送出對應的信號提示。

四、傳感器部分

辨?zhèn)问峭ㄟ^(guò)檢測人民幣的固有特性來分辨真假。點鈔機是機電一體化產品，涉及機械、電學、光學、磁學等多個領域的知識，需要各方面協調配合。得力機型的傳感器主要由計數傳感器和磁性傳感器。
